Robot o średnim obchodzeniu

Brtirus3511a

LNTrodukcja produktu

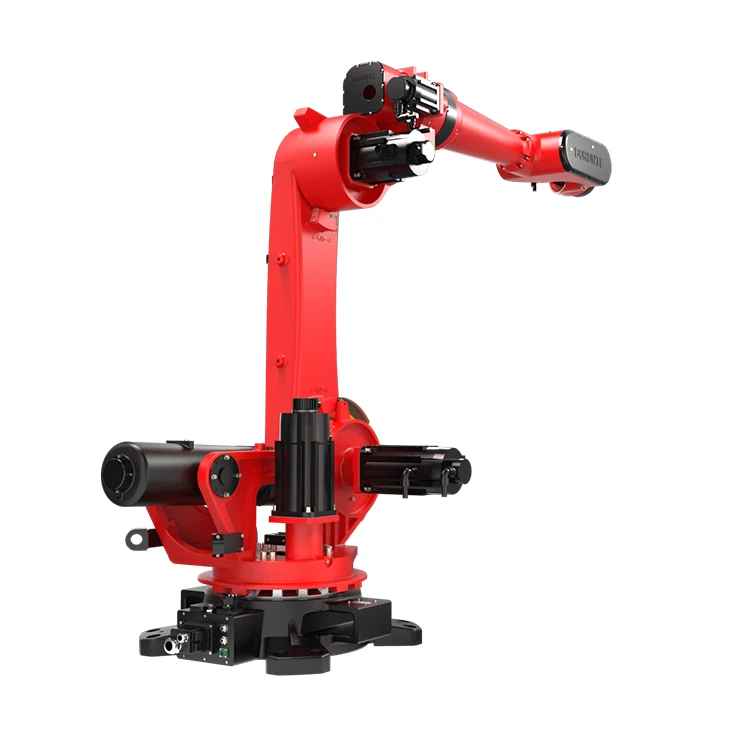

Brtirus3511a to sześć - robota przemysłowego z wysokim poziomem ochrony IP50, Down - dowód i wodoodporność, może poradzić sobie z monotonną, częstą i powtarzalną pracą w trudnym środowisku.

Parametr produktu (specyfikacja)

Funkcja produktu i aplikacja

Różne efektory końcowe mogą być zainstalowane w celu wypełnienia różnych kształtów i stanów obsługi obrabiania, a różne oczekiwane zadania można wykonać poprzez programowanie, co znacznie zmniejsza ciężką i nudną pracę ludzi i poprawia wydajność pracy. Można go zastosować do różnych efektorów końcowych, takich jak adsorpcja, taca i chwytanie, i może być używany w różnych scenach, takich jak transfer produktu i opakowanie linii produkcyjnej, ładowanie i rozładunek maszyny do formowania wtrysku, montaż, odlewanie matrycy, paletyzacja itp.

Stos

Przycisk kliknij w następujący interfejs

Rodzaje stosu są klasyfikowane jako: ■ Ogólne stosowanie ■ pudełko i układanie układu w polu ■ Źródło danych stosy 4 jardów cztery kategorie.

Zasadniczo ogólne stosy stosów można podzielić na dwie kategorie: prostokątny kształt, a jak sama nazwa wskazuje, można układać kwadratowy obiekt;

■ Staczki przesunięcia można ułożyć w kształcie diamentu lub ułożone na zboczu (Z - przesunięcie osi).

Usuń metodę eksploatacji prostokątnej:

1. Najpierw kliknij przycisk „Nowy”, aby utworzyć nową nazwę stosu lub otworzyć nazwę pliku zbudowanego.

2. Kliknij „→”, aby wprowadzić interfejs edycji stosu.

3. Ustaw współrzędne i odstępy punktu początkowego. Istnieją dwa sposoby, aby to skonfigurować:

■ Użyj metody Trzy -, aby skonfigurować: Metodą Trzy - jest automatyczne obliczenie przesunięcia i odstępu za pomocą trzech ustawionych punktów.

Rodzaje stosu są klasyfikowane jako: ■ Ogólne stosowanie ■ pudełko i układanie układu w polu ■ Źródło danych stosy 4 jardów cztery kategorie.

Zasadniczo ogólne stosy stosów można podzielić na dwie kategorie: prostokątny kształt, a jak sama nazwa wskazuje, można układać kwadratowy obiekt;

■ Staczki przesunięcia można ułożyć w kształcie diamentu lub ułożone na zboczu (Z - przesunięcie osi).

Usuń metodę eksploatacji prostokątnej:

1. Najpierw kliknij przycisk „Nowy”, aby utworzyć nową nazwę stosu lub otworzyć nazwę pliku zbudowanego.

2. Kliknij „→”, aby wprowadzić interfejs edycji stosu.

3. Ustaw współrzędne i odstępy punktu początkowego. Istnieją dwa sposoby, aby to skonfigurować:

■ Użyj metody Trzy -, aby skonfigurować: Metodą Trzy - jest automatyczne obliczenie przesunięcia i odstępu za pomocą trzech ustawionych punktów.

W drugim etapie przenieś robota do pozycji początkowej stosu, a następnie kliknij przycisk „Ustaw w”, aby ustawić bieżącą wartość współrzędnych na oknie Edytuj pola każdej osi.

W trzecim kroku przenieś manipulator do następnego punktu w kierunku osi x1, a następnie kliknij przycisk [SET], aby ustawić wartość współrzędnej na oknie edycji współrzędnych x1, y1. Następnie przenieś robota do następnego punktu w kierunku osi Y1, a następnie kliknij przycisk [SET], aby ustawić wartość współrzędnej na oknie edytuj współrzędne x1, y1.

Krok 4 Kliknij przycisk [OK], aby powrócić do poprzedniej strony, aby uzyskać inne ustawienia.

Nie używaj metody Trzy -: Oblicz odstęp ręcznie.

W pierwszym kroku wprowadź interfejs, jak pokazano na poniższym rysunku. Przesuń robota do punktu początkowego stosu ręcznie, a następnie kliknij przycisk [SET], aby ustawić bieżącą wartość współrzędnej na polu edycji współrzędnych każdej osi.

W drugim etapie ręcznie mierz odstępy między punktami w każdej osi i edytuj wartości odstępów w odpowiednich polach edycji.

W trzecim kroku ustaw kierunek układania każdej osi, a kierunek dodatni odnosi się do kierunku położenia osi + (naciśnij przycisk osi na kontrolerze ręcznym, aby zidentyfikować kierunek położenia osi).

Ustaw liczbę stosu, zamów, przeciwstaw i uruchom kolejność, interfejs, jak pokazano poniżej:

Wybór ramienia: Przy użyciu sześciu osi Xyzuvw, RAM 1 to stos osi XYZ, Ramię 2 to stos osi UVW, Ramię 3 to stos osi ZUV, Ramię 4 to stos osi XYW, a ustawione ramię można wybrać zgodnie z sytuacją.

Licz: Ustaw liczbę punktów sterty na osi.

Sekwencja Uruchom: Ustawia kolejność, w której każda oś jest ułożona.

Counter selection: "self" means that the program runs a mode, the system default counter has been increased by 1; custom counter (in the action menu ->[licznik] do set).

Edytuj dane i kliknij przycisk [Zapisz].

Grając √ „Używanie stosu” w „stosie” w wyborze korzystania z stosu i ustaw prędkość stosu, wybierz dobrą lokalizację w programie Kliknij „Set”, aby edytować stos do nauczania.

Jeśli użycie niestandardowych liczników, które ma zostać wstawione w procesie nauczania licznika stosu plus 1, w przeciwnym razie licznik się nie liczy.

Metoda działania sterty przesunięcia:

Zastosowanie stosów przesunięcia można ułożyć w kształt diamentu lub ułożić na pochyłej powierzchni (z - przesunięcie)

1. Najpierw kliknij przycisk „Nowy”, aby utworzyć nową nazwę stosu lub otworzyć nazwę pliku.

2. Kliknij „→”, aby wprowadzić interfejs edycji stosu.

3. Sprawdź opcję [Użyj offset]

4. Ustaw współrzędne i odstępy punktu początkowego.
